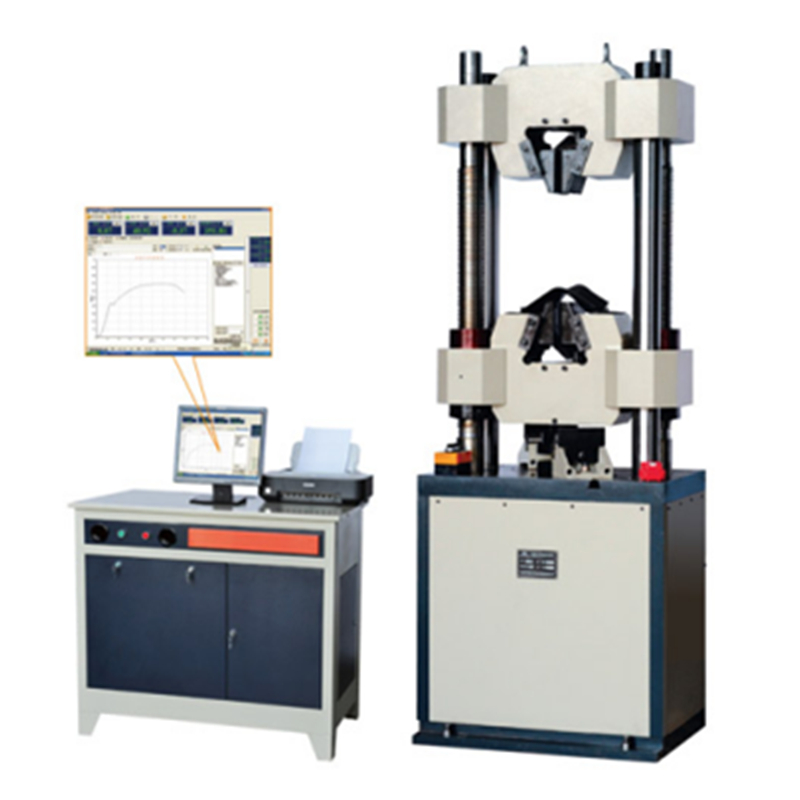

WDW微机控电子万能试验机(50-5KN)
点击次数:1021
产品详情

设备用途

WDW本机用于金属及非金属(含复合材料)的拉伸、压缩、弯曲、剪切、剥离、撕裂、保载、松弛、往复等项的静力学性能测试分析研究,可自动求取ReH、ReL、Rp0.2、Fm、Rt0.5 、Rt0.6、Rt0.65、Rt0.7、Rm、E等试验参数,并可根据GB、ISO、DIN、ASTM、JIS等国内、国际相关标准进行试验和提供数据。


主要技术参数

(一)测量参数

1.试验力:      5kN(50/100/200/500/1K/2K/5K可选)

(可额外加配传感器来扩展测力范围)

2.准确度等级:      1级,出厂可达0.5级

3.试验力测量范围:  0.2%~100%FS(满量程)

4.试验力示值误差:  示值的±1%以内,可达0.5%

5.试验力分辨率:    试验力的±1/300000

全程不分档,且全程分辨率不变

6.变形测量范围:    0.2%~100%FS

7.变形示值误差:    示值的±1%以内

8.变形分辨率:      变形的1/200000

可达1/300000

9.位移示值误差:    示值的±1%以内

10.位移分辨率:     0.025μm



(二)控制参数

1.力控速率调节范围:0.005~5%FS/s

2.力控速率控制精度:

速率<0.05%FS/s时,为设定值的±2%以内,

速率≥0.05%FS/s时,为设定值的±0.5%以内;

3.变形速率调节范围:0.005~5%FS/s

4.变形速率控制精度:

速率<0.05%FS/s时,为设定值的±2%以内,

速率≥0.05%FS/s时,为设定值的±0.5%以内;

5.位移速率调节范围:0.001~500mm/min

6.位移速率控制精度:

速率<0.5mm/min时,为设定值的±1%以内,

速率≥0.5mm/min时,为设定值的±0.2%以内。

(三)其它参数

1.有效拉伸行程:             700mm(可根据用户需求定做)

2.有效压缩行程:             700mm

3.主机外形尺寸(长×宽×高):(530×380×1400)mm

4.主机重量:                 约100Kg

5.电源:                     220V,50Hz,0.5kW


设备配置

(一)主机:单臂结构                   一台

1.机架:WDW系列机架                   一套

2.滚珠丝杠:高精密、无间隙              一根

(二)控制及测量系统                    一套

1.伺服电机和伺服调速系统(东源)        一套

2.同步齿形带                            一套

3.负荷传感器:5000N                     一只

4. Test4.0全数字闭环控制及测量系统         一套

1)负荷测量系统

2)位移测量系统

3)变形测量系统

5. Test4.0软件                             一套

6.全智能手控盒                           一个

7.商用电脑                               一台

(三)附具(可根据客户需求定制)        一套

1.波浪夹具                               一套

2.压盘                                   一套
